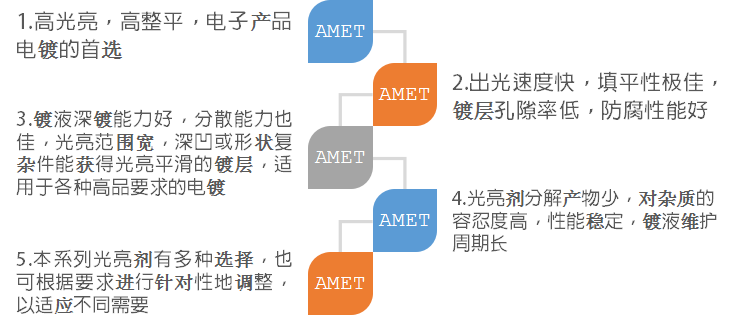

一、特性及特点

二、推荐配方

硫酸镍                          180-280g/l

氯化镍                          45-55g/l

硼酸                          45-50g/l

汽车火花塞滚镀镍801-A     开缸：2-4ml/l     补加：100-200ml/KAH

汽车火花塞滚镀镍801-B     开缸：0.5-1ml/l     补加：150-250ml/KAH

汽车火花塞滚镀镍801-D     开缸：1-2ml/l     补加： 80-120ml/KAH

汽车火花塞滚镀镍润湿剂     开缸：1-2ml/l     补加： 20-50ml/KAH

PH                           3.6-4.2

温度                           50-60℃

电压                            7-15V

三、镀液配制方法

1、在备用槽内加入配槽总量一半的水，加热至65℃；

2、加入计算量的硫酸镍和氯化镍，充分搅拌至全部溶解；

3、加10%稀硫酸（CP级）调PH值至3左右，然后在搅拌下加入2.5ml/l 30%的双氧水，加完后继续搅拌45分钟，之后再用4%氢氧化钠溶液调PH值至5.4左右，并保温约55℃；

4、加粉状活性炭2.5g/l，并剧烈搅拌30分钟然后静置4—5小时后过滤到干净的渡槽内；

5、加入计算量的硼酸，搅拌使其溶解；

6、加水至配缸体积，再用10%稀硫酸（CP级）调PH值至3.8，保温在55℃，并以0.2—0.4A/dm²的低电流密度，用瓦愣阴极电解10小时以上（直到瓦愣板高低电流区色泽均匀为止）；

7、 按配方加入所需光亮镀镍 998-A、光亮镀镍 柔软剂和润湿剂，再电解20分钟，开始试镀达到正常。

8、平时添加光亮镀镍 998-A ： 光亮镀镍 柔软剂= 1 : 0.5-1， 消耗量为光亮镀镍 998-A：100-200 ml/KAH，光亮镀镍 柔软剂：120-250 ml/KAH，润湿剂：20-50mlKAH
